Pneumatischer Teileförderer

Auch dieses Beispiel zeigt, wie anschaulich sich durch grafische Simulationen Technische Funktionsabläufe darstellen lassen.

Der erläuternde Begleittext in der technischen Funktionsbeschreibung kann so erheblich verkürzt und die Verständlichkeit erhöht werden

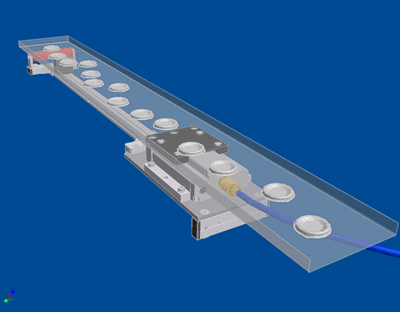

Die Animation zeigt den Einsatzzweck eines Teileförderers.

Auch hier wurden die einzelnen Bewegungsabläufe in Inventor erstellt und in ein "Animated GIFF-Format" konvertiert.

Angesichts heutiger technischer Übertragungsraten im Bereich DSL stellt das Datenvolumen dieser Animationen längst kein ernsthaftes Problem mehr dar.

Durch Farbreduktionen der Farbpallette lassen sich zudem die Datenraten erheblich reduzieren.

Modell TG3000 with transport blank
Erstellt in Inventor 2008

Grafik Format
Animated GIFF
File Size 376KB
