Simulation einer Baugruppe

Auch in größeren Baugruppen lassen sich Bewegungsabläufe gut illustrieren.

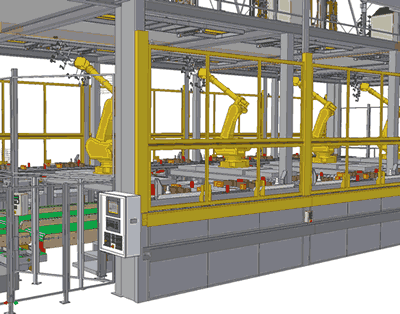

Die Animation zeigt einen simulierten Ablauf in einer Großanlage mit Robotergruppe.

Da für die einzelnen Baulemente an mehreren Punkten Bewegungsachsen definiert wurden, läßt sich der Ablauf gut nachbilden.

Auf Grund der Dateigröße wurde bei diesem Beispiel der Bewegungsablauf grob vereinfacht.

Modell: Stapelanlage
Import mit Step Format in Inventor 2008

Grafik Format
Animated GIFF
File Size 186KB
