Fotoretusche

Grafikprogramme wie Photoshop ermöglichen kostensparende Wege bei der Bilddarstellung in Technischen Dokumenationen.

Häufig sind Farbdrucke zu aufwendig und kostenintensiv und würden gerade bei Sondermaschinen und Sondervorrichtungen nicht mehr im finanziellen Planungsrahmen liegen.

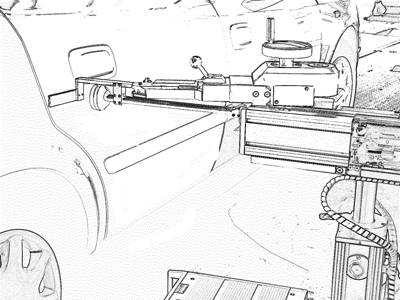

Auf schwarz-weiss Fotos sind meist technische Details schwer erkennbar. In solchen Fällen lohnt es sich, die Fotos grafisch aufzubereiten und in eine Zeichnung abzuleiten, wie das untere Beispiel zeigt.

Modell: Sondervorrichtung
Unigraphics NX 3

Grafic Format
WMF converted
File Size 18KB
