Pneumatischer Teileförderer

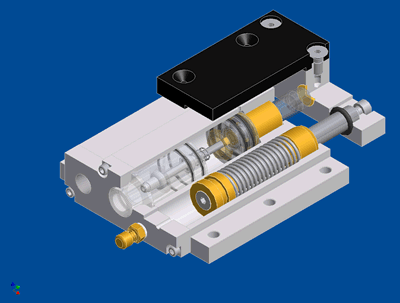

Die kleine Funktionssimulation eines pneumatischen Teileförderers, zeigt den Ablauf einer Ventilsteuerung mit gefedertem Schlitten und wurde in der 3-D Konstruktionssoftware Inventor 2008 von Autodesk erstellt.

Man kann bei dieser Simualtion sehr gut erkennen, wie das Umsteuerprinzip des Schlittens realisiert wird und wie der Schlitten im Vorhub schnell und im Rückhub verlangsamt zurückfährt.

Diese Geschwindigkeitsdifferenz wird durch eine höhere Bilderfolge in der Darstellung des Vorhubs erreicht.

Modell TG2000
Erstellt in Inventor 2008

Grafik Format
Animated GIFF
File Size 118KB
